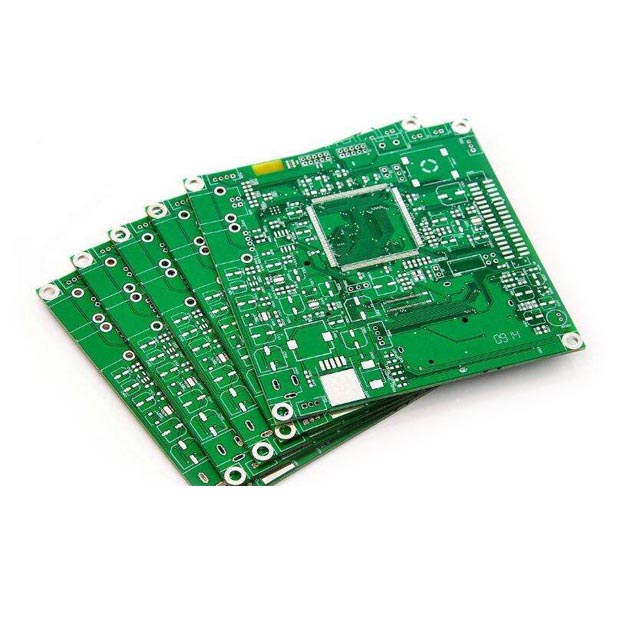

Повеќеслојни PCB (табла за печатено коло) се користи за повеќеслојно жици на колото и поврзување во електронски уреди. Неговите главни намени вклучуваат, но не се ограничени на следниве точки:
Прво, повеќеслојниот PCB овозможува покомплексен дизајн на колото во ограничен простор. Со зголемување на бројот на слоеви, дизајнерите можат да организираат кола и сигнали помеѓу различни слоеви, а со тоа
Намалување на меѓусебното мешање и подобрување на интегритетот на сигналот. Ова е особено важно во апликации со голема фреквенција и голема брзина, како што се компјутери, комуникациска опрема и електроника со голема потрошувачка.
Второ, додека обезбедува електрична изолација,Поголем слој Цврст PCBИсто така, може ефикасно да ја намали целокупната големина и тежината на таблата на колото. За мали електронски уреди како што се паметни телефони, таблети и вградени уреди, повеќеслојните PCB можат да поддржуваат комплексни функции без да заземат премногу простор, што помага да се дизајнираат полесни и преносни производи.
Покрај тоа, повеќеслојните ПЦБ исто така ја зголемуваат флексибилноста на процесот на производство. Дизајнерите можат да дистрибуираат различни функционални модули во различни слоеви за да го олеснат последователното склопување и тестирање. Особено во области како што се автомобилска, медицинска електроника и индустриска контрола кои бараат сигурност и стабилност, висока издржливост и предности за жици со висока густина наПоголем слој Цврст PCBсе особено истакнати.
Најголемата разлика помеѓуПоголем слој Цврст PCBОдбори и еднострани и двострани табли е додавање на внатрешни напори и копнени слоеви. Енергетските и копнените мрежи главно се пренесуваат на слојот на напојување. На повеќеслојните табли на PCB, има спроводлив метал од двете страни на секој слој на подлогата, а специјалните лепила се користат за поврзување на таблите заедно, и има изолационен материјал помеѓу секоја табла. Како и да е, повеќеслојните жици на PCB главно се засноваат на горните и долните слоеви, дополнети со слојот на средниот жици. Затоа, дизајнот на цврсти табли за PCB со множење слој е во основа ист како и методот на дизајнирање на двострани табли. Клучот е како да се оптимизира жици на внатрешниот електричен слој за да се направи жици на таблата на колото поразумно. Неизбежен производ на мултифункционален развој, голем капацитет и мал волумен.
PCB е коло на табла произведена на сличен начин како печатење, така што вообичаените PCB се врзани заедно во неколку слоеви, а секој слој има подлога за изолација на смола и слој на метално коло. Најосновниот PCB е поделен на 4 слоја. Горните и долните кола се функционални кола, уредувајќи ги најважните кола и компоненти, а средните две кола се копнени слоеви и слоеви на електрична енергија. Предноста е што може да направи корекции на линиите на сигналот и подобро мешање на штитот. Општо земено, 4 слоја се доволни за нормално работење на PCB, така што таканаречените 6 слоја, 8 слоја и 10 слоја всушност додаваат повеќе слоеви на колото за подобрување на електричниот капацитет на PCB, односно капацитетот за лежиште на притисок.
Затоа, зголемувањето на бројот на PCB слоевите значи дека може да се дизајнираат повеќе кола внатре. За меморија, кога треба да го зголемите бројот на PCB слоеви? Според горенаведеното, очигледно е кога електричната енергија на PCB е премногу силна или премногу висока. Кога е најсилен напонот и струјата на меморијата PCB? Играчите кои играле оверклокување, ќе знаат дека ако меморијата сака да постигне подобри перформанси, мора да биде под притисок да ја зголеми оперативната фреквенција. Затоа, не е тешко за нас да заклучиме дека кога меморијата може да се користи со висока фреквенција или оверклокувана.
